炭纸透气度测试仪

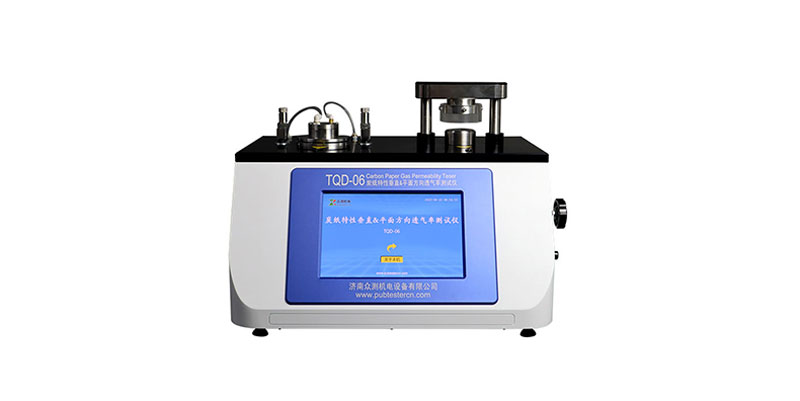

炭纸透气性测试仪是专用于评估燃料电池炭纸（气体扩散层材料）气体透过性能的设备。众测TQD-06炭纸特性垂直&平面方向透气率测试仪适用于GB/T 20042.7-2024《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》垂直和平面方向透气性能测试，通过测量样品的透气性能，以满足产品在实际应用中的需要。

产品特点

· 高精度电子气流、气压传感器确保测试数据的准确性

· 嵌入式高速微电脑芯片控制，简洁高效的人机交互界面，为用户提供舒适流畅的操作体验

· 标准化，模块化，系列化的设计理念，可最大限度的满足用户的个性化需求

· 精心设计的UI界面，触控屏操作，

· 内置微型打印机，带有储存功能可保存50000条以上数据

· 10.1英寸高清彩色液晶屏，实时显示测试数据

· 进口高速高精度采样芯片，有效保证测试准确性与实时性

· 关键元器件选用世界知名品牌进口件，性能稳定可靠

· 过压安全保护设计

· 节能环保设计，超低功耗

测试原理

一、垂直方向

将测试池安装在试验装置上，保证测试池无泄漏，调节节流阀，用压差控制一定的压差，正在室温和一定压力差下稳定至少5min,根据流量计计算流速和压差得出垂直方向透气率

二、平面方向

将样品放置在上夹具和下夹具之间，使样品表面能完全被夹具覆盖，给夹具施加压力，使样品承受压强达到1MPA，调节节流阀，用压差表控制一定的压力，在室温和一定压差下稳定至少15S，根据流量和压差计算流程和差压得出平面透气率。

参考标准

GB/T 20042.7-2024《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》
